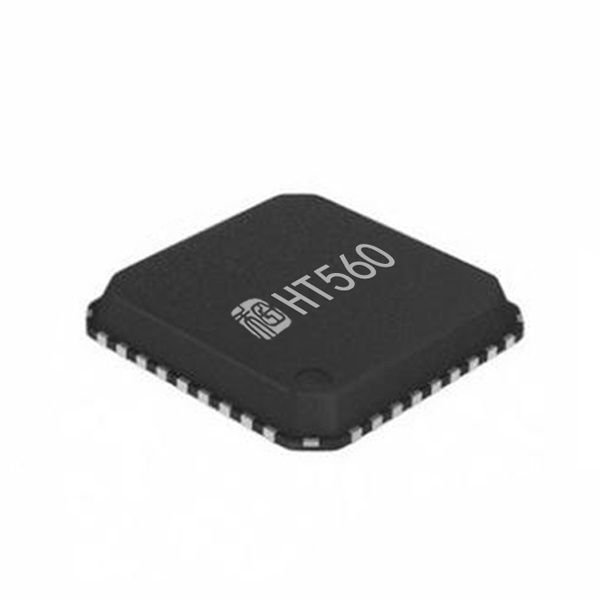

HT560是一款高效I2S输入D类立体声音频功率放大器。HT560可选硬件或者软件I2C控制。在BTL模式，能够提供2*30W/8Ω功率输出；在PBTL模式，能够提供75W/4Ω功率输出。
HT560具有过温限幅功能，当芯片内部温度达到过温限幅点，HT560自动降低增益，使其IC能够连续播放而不间断。另外，HT560具有功率限制功能，一种是限幅功能，在输出端限制一定的输出幅度，使其不损坏喇叭。另一种为AGC防削顶失真功能，开启后，可有效改善因输入幅度过大或者电源电压降低造成的破音失真。
此外，HT560内置关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
特点
| 应用
|

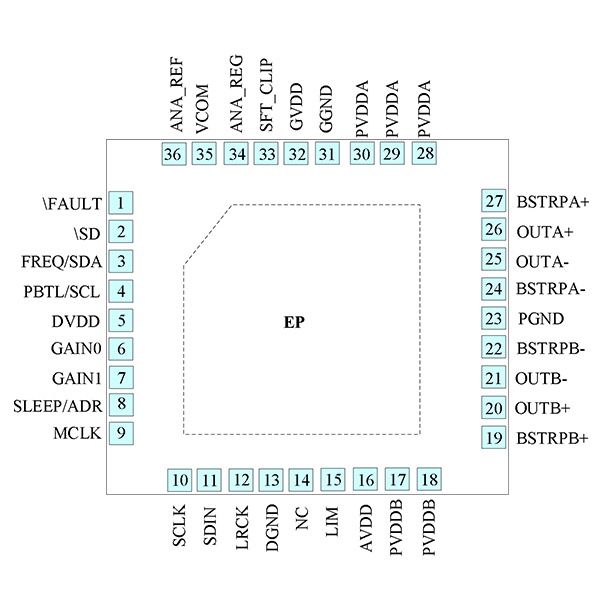

引脚定义
引脚号 | 引脚名称 | I/O | 功能 |
1 | \FAULT | O | 功放错误检测输出，当芯片内部检测到错误，输出低电平 |
2 | \SD | I | 关断控制输入，低电平芯片处于低功耗状态；高电平芯片正常工作 |
3 | FREQ/SDA | I | 硬件控制模式，调制频率设置控制输入；软件I2C模式，SDA数据输入 |
4 | PBTL/SCL | I | 硬件控制模式，PBTL设置控制输入；软件I2C模式，SCL时钟输入 |
5 | DVDD | P | 数字模块电路供电输入，做好电源滤波 |
6 | GAIN0 | I | 功放增益设置输入低位 |
7 | GAIN1 | I | 功放增益设置输入高位 |
8 | SLLEP/ADR | I | 硬件控制模式，功放SLEEP设置控制输入；软件I2C模式，I2C地址设置控制输入 |
9 | MCLK | I | I2S主时钟输入 |
10 | SCLK | I | I2S采样时钟输入 |
11 | SDIN | I | I2S数据输入 |
12 | LRCK | I | I2S帧时钟输入 |
13 | DGND | G | 数字电路地 |
14 | NC | - | 内部无连接，可连接至地 |
15 | LIM | I | 功率限制模式设置 |
16 | AVDD | P | 模拟电源供电 |
17 | PVDDB | P | B通道功率电源供电 |
18 | PVDDB | P | |
19 | BSB+ | BST | Boot Strap端，接220nF电容到OUTB+ |
20 | OUTB+ | O | B通道输出正端 |
21 | OUTB- | O | B通道输出负端 |
22 | BSB- | BST | Boot Strap端，接220nF电容到OUTB- |
23 | PGND | G | 功率地 |
24 | BSA- | BST | Boot Strap端，接220nF电容到OUTA- |
25 | OUTA- | O | A通道输出负端 |
26 | OUTA+ | O | A通道输出正端 |
27 | BSA+ | BST | Boot Strap端，接220nF电容到OUTA+ |
28 | PVDDA | P | A通道功率电源供电 |
29 | PVDDA | P | |
30 | PVDDA | P | |
31 | GGND | G | 逻辑地 |
32 | GVDD | O | 内部整流输出，接1uF电容到地 |
33 | SFT_CLIP | I | 限幅值设置 |
34 | ANA_REG | P | 内部整流输出 |
35 | VCOM | P | 偏置电压输出 |
36 | ANA_REF | P | 内部整流参考地 |
EP | G | 芯片底部裸焊盘，请接电源地 |
注 I: 输入端 O: 输出端 G: 地 P：功率电源 BST：BOOT Strap
