HT6872

4.7W防削顶单声道D类音频功率放大器

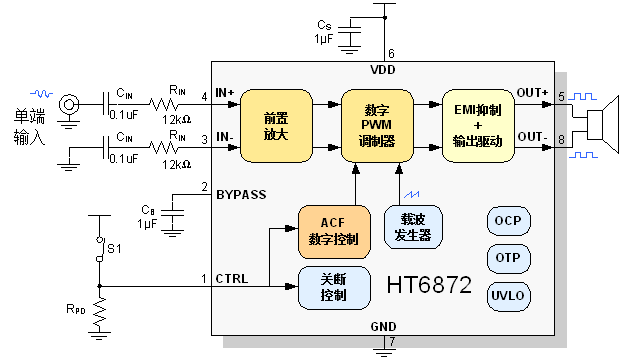

HT6872是一款低EMI的，防削顶失真的，单声道免滤波D类音频功率放大器。在6.5V电源，10%THD+N，4Q负载条件下，输出4.7W功率，在各类音频终端应用中维持高效率并提供AB类放大器的性能。

HT6872的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在电池应用中由电源电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。同时芯片具有ACF-Off模式。

HT6872具有独有的电磁辐射（EMI）抑制技术和优异的全带宽低辐射性能，辐射水平在不加任何辅助设计时仍远在FCCPart15ClassB标准之下，不仅避免了干扰其他敏感电路还降低了系统设计难度。

HT6872内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

此外，HT6872内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

下载资料

特点

防削]顶失真功能(Anti-Clipping Function, ACF)
优异的全带宽EMI抑制性能
免滤波器数字调制，直接驱动扬声器
输出功率
1.40W (VDD=3.6V, RL=4Q, THD+N=10%)
2.80W(VDD=5.0V, RL=4Q,THD+N=10%)
4.70W(VDD=6.5V, RL=4Q, THD+N=10%)
高信噪比SNR：95dB (VbD= 6.5V,Av = 24dB,THD+N = 1%)
低静态电流
Input AC Grounded, Without Load
2.65mA(VDD=3.6V)
3.25mA(VbD=5.0V)
4.00mA(VDD=6.5V)
低关断电流：<1μA (Input AC Grounded, WithoutLoad)
过流保护及自动恢复功能，过热保护功能，欠压异常保护功能

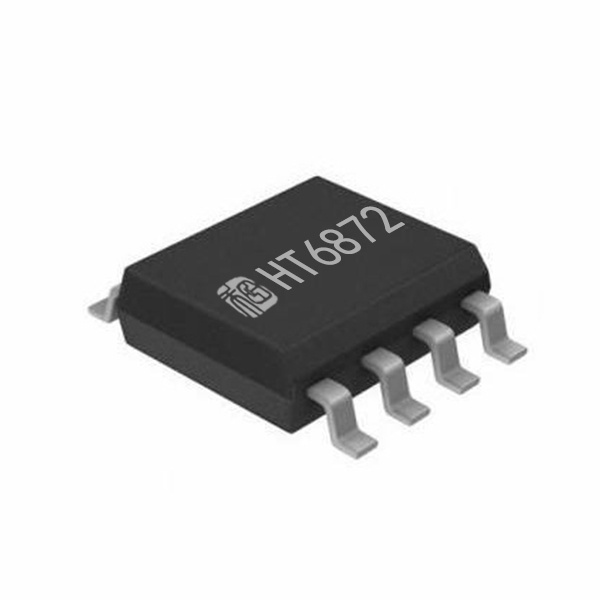

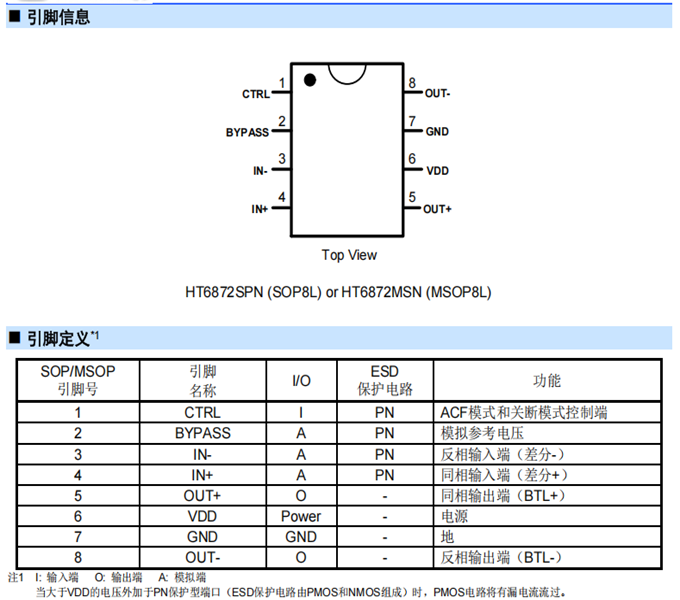

无铅无卤封装，SOP8L，MSOP8L
